当前位置:首页 >> 硬度测试 >> 压痕测量系统 >>日本Matsuzawa维氏压痕测量系统HRE-B
维氏压痕测量系统

维氏压痕测量系统

压痕测量系统,可单独购买,可配置任何维氏硬度计

  • 型号:HRE-B
  • 品牌:菘泽Matsuzawa
  • 产地:日本
遵循标准:
简介:
Matsuzawa于1995年起开始制造硬度计,总部位于日本的秋田,公司主要生产供应维氏硬度计和洛氏硬度计,经过多年的创新改革,matsuzawa在硬度计的设计和开发方面已取得重要成绩,当前可以提供的硬度计主要是洛氏、和维...本维氏压痕测量系统的特点:HRE-Basic全自动压痕测量系统 日本崧泽专门为硬度检测配备的全自动压痕测量系统HRE-Basic通过新的图像处理算法,可以不受压痕模糊以及边缘破坏或者亮度变化的影响,得到稳定精准的硬度值。将压痕清晰的呈现在计算机屏幕上,避免眼睛观察测量的疲劳,消除人工造成的数值误差。

维氏压痕测量系统产品介绍

Matsuzawa于1995年起开始制造硬度计,总部位于日本的秋田,公司主要生产供应维氏硬度计和洛氏硬度计,经过多年的创新改革,matsuzawa在硬度计的设计和开发方面已取得重要成绩,当前可以提供的硬度计主要是洛氏、和维氏,可测试的样品极为丰富,橡胶,塑料,钢板,合金金属等,特别是在维氏硬度测试领域,成为日本的标杆。

HRE-Basic全自动压痕测量系统



日本崧泽专门为硬度检测配备的全自动压痕测量系统HRE-Basic通过新的图像处理算法,可以不受压痕模糊以及边缘破坏或者亮度变化的影响,得到稳定精准的硬度值。将压痕清晰的呈现在计算机屏幕上,避免眼睛观察测量的疲劳,消除人工造成的数值误差。

  D:\jjl workfiles\产品其他资料\产品实拍图片视频\日本Matsuzawa\日本崧泽VMT显微维氏硬度计\带电脑.jpg

第一部分:实时监测菜单

自动测量压痕,可选区域测量、手动测量或者连续测量模式,直接得出数值。可实时观察压痕情况,进行拍照储存图像。

HRE-Basic Hardness editing  14-6-17

菜单标识:

 「Open」:打开之前保存的图像     「Save」:保存现在的图像

 「Live」:实时图像                「Snap」:冻结图像

 「Setup」: 测量线颜色,语言和其他设置

 「Auto Reading Area」:设置压痕识别区域

 「Calibration」:相机校准          「Manual Read」:手动读值.

 「Auto Read」:单次自动读值

 「Continuous Auto Read」:连续自动读值r

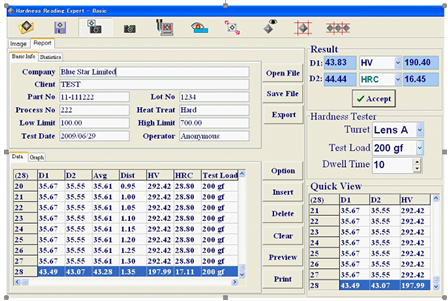

第二部分:数据统计菜单

所有检测数据、分析结果、时间日期、样品序号都可在菜单显示储存,还可将数据输出为统计图、曲线图,生成表格,方便储存以及实验报告,可连接打印机直接打印报告。



第三部分:功能简述:


  1. 工作开始前设置工作:

  HRE-Basic New Function 14-6-17       hardware page 2

  • Enable Distance: 如果需要在报告中显示曲线图, 在此设置实际的起始点位置和间隔.

  • Image Quality: 点击 Setup 调整 gain & Black Label 对应调整明亮度和对比度。Exposure time Abs 值尽量低。

  • NOTE:  Exposure time Abs高于35000会导致图像延迟,所以尽可能设置的低。

  • Video Device: 选择相机型号 Crevis MCamU i.如果设置成其他未适配相机模式,则图像不会显示。

  • Measure Line Color: 次对话框允许设置测量线颜色。

  • Language: 可选择英语或者日语.

  • After Auto Reading: 如果选择 “switch to manual Read” 每次测量完成后可手动测量一次.

  • Draw indentation Coroner: 如果选择 check,自动测量后总是在压痕的四个角加上( + ) 帮助操作者确认识别是否正确



  1. 校准工作:第一次装机或者重新安装软件后需要重新校准。

  将测微尺放到物镜下,调整焦距至清晰.  点击校准图标,输入密码:当日日期,如果是1月2日,则密码为0102,校准窗口将出现。 调整自动校准标线测量显微尺的刻度线,然后将两个刻度线的距离值输入D1,同样方法校准D2,最后点击SAVE将校准值保存;同样方法校准其他放大倍数的物镜。



  1. 测量区域设置 (ROI):点击图标进入设置界面,通过改变测量区域的的大小,可以帮助自动读值系统正确识别要读的压痕,避免无关的干扰图像造成读值错误或者无法读值。

  ROI

  1. 自动读值:点击图标自动读值。

  Note: 如果不能正确读值,调整对比度和明亮度,并保证合适的压痕对焦。

  Auto Read

  1. 手动读值:选择菜单会出现4条测量线,用鼠标移动每条线到相应的的对角顶点。另一种方法: 当测量线颜色变成绿色后, 鼠标点击压痕顶点,则测量线自动移动到对角顶点。



  1. 连续读值:点击按钮激活连续读值功能。手动移动底座的时候使用此功能。将压痕移动到屏幕中央,按ACCEPT将自动读值并保存。





  第四部分:测量实况预览

  Unveliveable Rough sample can read9 09-7-8   Rough sample can read28 09-7-8

        Rough sample can read10 09-7-8   Rough sample can read4 09-7-7

       D:\jjl workfiles\产品其他资料\产品实拍图片视频\日本Matsuzawa\日本崧泽MMT-X7B全手动维氏硬度计\13.jpg







维氏压痕测量系统技术参数

维氏压痕测量系统标准配置

HRE-Basic全自动压痕测量系统包装包含:

D:\jjl workfiles\产品其他资料\产品实拍图片视频\日本Matsuzawa\日本崧泽VMT-X7安装调试注意事项\相机装置.jpg

 Description

Quantity

 USB2.0彩色相机

1

 USB 数据线

1

 密码狗

1

 软件HRE

1

   USB相机驱动程序

1




维氏压痕测量系统可选配件

维氏压痕测量系统相关视频

暂时不能提供,如需要详细资料,请主动与我们联系。

维氏压痕测量系统资料下载

暂时不能提供,如需要详细资料,请主动与我们联系。
