当前位置:首页 >> 金相制样(切割,磨抛,镶嵌) >> 金相切割机 >>台湾TOP TECH泛用型精密切割机CF450S

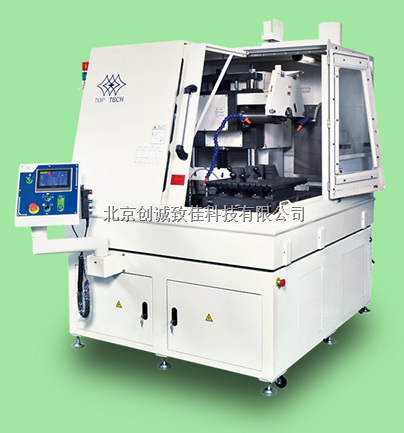

泛用型精密切割机

泛用型精密切割机

泛用性切割机,台湾进口切割机

  • 型号:CF450S
  • 品牌:拓扑泰克TOP TECH
  • 产地:台湾
遵循标准:
简介:
台湾Toptech金相设备于1995年正式成立,具有多年设计制造经验,产品营销世界各地,2003年导入ISO9001国际品保操作系统, 和CE认证,提升质量管理,朝国际化市场迈进,并取得多种产品之世界各国专利,主要产品为实验...本泛用型精密切割机的特点:1.3种切割模式 2.Ÿ轴切割模式 3.虎钳前后进给切割 4.专利虎钳夹具:操作简单夹持力强 5.密闭式切割室:完全密闭式设计提供平穏安静清洁 6.大尺寸视窗:正面及左侧配置4.5mmPC耐力板方便观看切割状态兼具安全防护 7.触控萤幕:高画质彩色萤幕清晰易懂 8.PLC高阶控制器 9.机台上方通风孔,可自行加装抽风设备

泛用型精密切割机产品介绍

台湾Toptech金相设备于1995年正式成立,具有多年设计制造经验,产品营销世界各地,2003年导入ISO9001国际品保操作系统, 和CE认证,提升质量管理,朝国际化市场迈进,并取得多种产品之世界各国专利,主要产品为实验室仪器设备设计制造:金相前处理设备、精密切割机、精密钻石切割机、泛用型切割机、镶埋成型机、研磨抛光机、材料检测设备、光电半导材料压模机、涂布机等。

1.3种切割模式

2.Ÿ轴切割模式

3.虎钳前后进给切割

4.专利虎钳夹具:操作简单夹持力强

5.密闭式切割室:完全密闭式设计提供平穏安静清洁

6.大尺寸视窗:正面及左侧配置4.5mmPC耐力板方便观看切割状态兼具安全防护

7.触控萤幕:高画质彩色萤幕清晰易懂

8.PLC高阶控制器

9.机台上方通风孔,可自行加装抽风设备



项次

说明

切割负荷

保护功能

切割过载时,进给停止。

过载解除时,进给切割



主轴转速调整

加装变频器,主轴转速可调整±50%



         水箱(选购)

磁性过滤水箱

纸带过滤水箱

纸带+过滤水箱

泛用型精密切割机技术参数

机型

450S

切割行程

Y:450mm      Z:250mm

切割马力

15HP (12000W)

切割尺寸

Max. Ø150 mm

切割砂轮(外径 x 孔径)

Max. Ø508 x Ø31.75( Ø32 ) mm

砂轮垫片外径

Ø85、Ø100、Ø120、Ø140 mm

进给方式(自动)

按钮启动,切割完成自动复归

主轴转速

2100RPM(60Hz) / 1650RPM(50Hz)

T 型平台尺寸

500x450 mm

虎钳规格(宽*高)

50x85 mm

切割模式

水平切割系统&垂直切割系统(选购)阶梯切割系统

横移行程

40 mm

其他

雷射对刀仪

冷却帮浦

1/4 HP

机台尺寸(宽x长x高)

1750x2200x2100 mm

电源

AC 220V/380V /415V/440V 三相(特殊电压需订做)

标准附件

砂轮扳手2支,砂轮片2片

切削油6公升

泛用型精密切割机标准配置

泛用型精密切割机可选配件



品号

适用材质

建议机型

切割片外径

最低购买量

S02A0302

合金工具钢,热处理金属

CK260(3/5HP) CK360(5HP)

12"(Ø305XØ31.75X1.2)

10

S02B0302A

中碳钢,机械结构用钢,
  工具钢,软钢系列

CK260(3/5HP)

CK360(5HP)

12"(Ø305XØ31.75X1.5)

10

S02C0302

特殊合金钢,高速钢,高硬
  度热处理物件

CK260(3/5HP)

CK360(5HP)

12"(Ø305XØ31.75X1.2)

10

S02D0302

铸铁及可锻铸铁

CK260(3/5HP)

CK360(5HP)

12"(Ø305XØ31.75X1.2)

10

S02D1102B

铸铁及可锻铸铁

CK260(3/5HP)

CK360(5HP)

12"(Ø305XØ32X1.2)

10

S02E0302

非铁金属,铜系金属

CK260(3/5HP)

CK360(5HP)

12"(Ø305XØ31.75X1.2)

10

S02F0302

电木,塑胶,蓝宝石

CK260(3/5HP) CK360(5HP)

12"(Ø305XØ31.75X1.2)

10

S02N12AD

特殊合金钢,高速钢,
  高硬度热处理物件

CK260(3/5HP)

CK360(5HP)

12"(Ø300XØ32X2)

10

S02N12ATC

合金工具钢,热处理金属

CK260(3/5HP)

CK360(5HP)

12"(Ø300XØ32X2)

10

S02N12ATS

中碳钢,机械结构用钢,
  工具钢,软钢系列

CK260(3/5HP)

CK360(5HP)

12"(Ø300XØ32X2)

10

S02A0504

合金工具钢,热处理金属

CK360(7.5HP)

CK460 (10HP)

16"(Ø400XØ31.75X3)

10

S02B0504A

中碳钢,机械结构用钢,
  工具钢,软钢系列

CK360(7.5HP)

CK460 (10HP)

16"(Ø405XØ31.75X3)

10

S02C0504

特殊合金钢,高速钢,高硬度热处理物件

CK360(7.5HP) CK460 (10HP)

16"(Ø400XØ31.75X3)

10

S02D0504

铸铁及可锻铸铁

CK360(7.5HP)

CK460 (10HP)

16"(Ø400XØ31.75X3)

10

S02E0504

非铁金属,铜系金属

CK360(7.5HP)

CK460 (10HP)

16"(Ø400XØ31.75X3)

10







S02F0504

电木,塑胶,蓝宝石

CK360(7.5HP)

CK460 (10HP)

16"(Ø400XØ31.75X3)

10

S02N16AD

特殊合金钢,高速钢,
  高硬度热处理物件

CK360(7.5HP)

CK460 (10HP)

16"(Ø400XØ32X3)

10

S02N16ATC

合金工具钢,热处理金属

CK360(7.5HP)

CK460 (10HP)

16"(Ø400XØ32X3)

10

S02N16ATS

中碳钢,机械结构用钢,
  工具钢,软钢系列

CK360(7.5HP)

CK460 (10HP)

16"(Ø400XØ31.75X3)

10



品号

品名规格

容量

特性

备注

S01002

切削液

1L

含油量较高较浓稠
