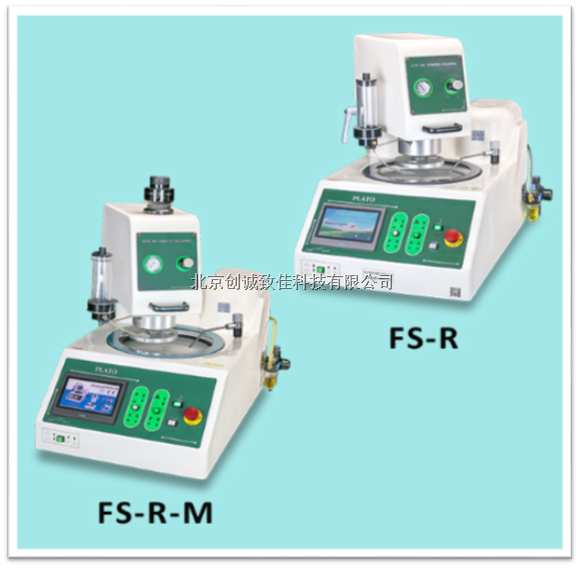

气压式自动磨抛机-R系列 FS产品介绍
台湾 Toptech 泰釜泰科气压式自动磨抛机-R系列 FS用于金相前处理， 自动夹持试片。可气压式个别施压，也可整体施压两大功能。气压压力可因研磨抛光样品材质，任意调整所需之压力。距离1.5M，55分贝以下。研磨盘面正反转功能，配置滴水机构。它在金相前处理可达成不同材质要求及降低耗材成本，能消除样品表面的变形和切割损伤，让后续的金相试验观察更为快捷，整机制造不锈钢材质，有遮水盖防止污水溅漏，方便快速拿取，方便更换砂纸，特殊集尘设计，吸尘干净。
定压功能：可设定施压压力
头部移动：方便更换支承盘
快拆式夹具：快速更换样品夹具
高效能无刷马达：低转速度、高拧力，使用寿命长，运转稳定确保研磨抛光精度
滴水瓶：装置氧化铝粉、钻石液
调压阀：调整施压压力
操作面板：触控式多功能面板，转速、正反转及手自动
三点组合：过滤水气比油气润滑
定寸调整：调整样品研磨深度
触控面板：可调整转速，设定研磨时间，操作模式等可储存100组操作模式。
专利研磨盘
专利磁性盘
觸控面板
滴水机构
à 3孔支撑盘
à 5孔支撑盘
à 整平台
à 各种整体施压支撑盘
à 定制异型支撑盘
可制做样品的材料种类

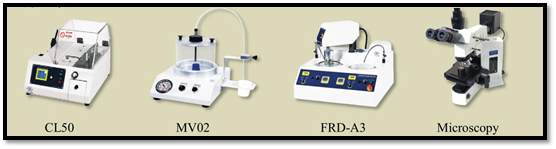

铝系材料 (纯铝、5052、6061、7075…等) 建议套餐及金相图效果

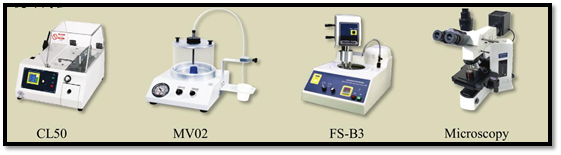

铁系材料 (铸铁、灰铸铁、延性铸铁…等) 建议套餐及金相图效果

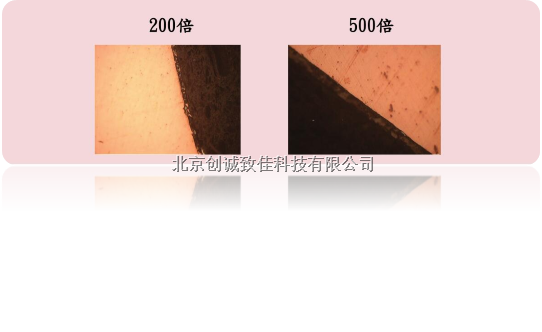

铜系材料 (C1020、C2720、C3560、C4430…等) 建议套餐及金相图效果

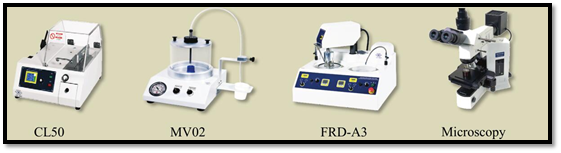

碳钢材料 (軸承、铁轨、刀具、螺栓…等) 建议套餐及金相图效果

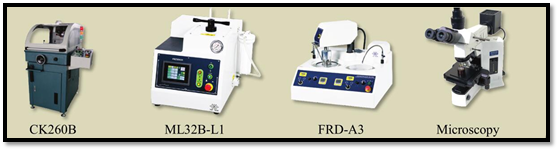

塑胶材料 (PC、PE、PP、PS…等) 建议套餐及金相图效果

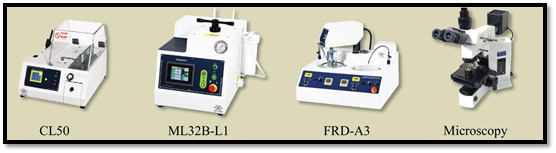

陶瓷材料 (水泥、玻璃、磁砖…等) 建议套餐及金相图效果
复合材料 (石墨、碳纤维、积层板、玻璃纤维…等) 建议套餐及金相图效果
电子材料 (電池、保险丝、PCB、IC晶片…等) 建议套餐及金相图效果
气压式自动磨抛机-R系列 FS技术参数
机型 | FS-R | FS-R(分厘卡) | ||||||||
盘面尺寸 | Ø254mm (10") | Ø304.8mm (12") | Ø254mm (10") | Ø304.8mm (12") | ||||||
盘面数量 | 1 | 1 | ||||||||
研磨数量 | R3 : 3个 or R5 : 5 个 | R3(分厘卡型) or R5(分厘卡型) | ||||||||
研磨尺寸 | Ø25 / Ø32 / Ø40mm | Ø25 / Ø32 / Ø40mm | ||||||||
空转噪音值 | 63~67dB | 63~67dB | ||||||||
研磨方式 | 自动 | 自动 | ||||||||
盘面马力 | 850W | 850W | ||||||||
个别施压 | 1~8kg | 1~8kg | ||||||||
整体施压 | 6~25kg | 6~25kg | ||||||||
盘面转速 | 50~600rpm(特殊转速可定制) | 50~600rpm(特殊转速可定制) | ||||||||
研磨头马力 | 90W | 90W | ||||||||
研磨头转速 | 80rpm(特殊转速可定制) | 80rpm(特殊转速可定制) | ||||||||
冷却装置 | 1 组 | 1 组 | ||||||||
时间设定 | 最大 60000 秒(1000 分) | 最大 60000 秒(1000 分) | ||||||||
机台型式 | 桌上型 | 桌上型 | ||||||||
机台重量 | 102Kg | 110Kg | 120Kg | 104Kg | 112Kg | 122Kg | ||||
机台尺寸 (WxLxH) |
50x80x75cm |
50x80x86cm | ||||||||
入水管尺寸 | 10mm 低压水管(內内径Ø10mm－外径Ø15mm) | |||||||||
出水管尺寸 | 32mm 低压水管(内径Ø32mm－外径 Ø36mm) | |||||||||
电源
| 交流 220V 单相双线 | |||||||||
标准配件 | 研磨盘1个 | O 型环1 个 | 防溅盖 1 个 | |||||||
整平块 1 个 | 水砂纸 8 片 | 拋光绒布 2 片 | ||||||||
氧化铝粉 100g | 伸缩风管 6 米 | 自动滴瓶机构1 个 | ||||||||
型号 |
TF01 |
TF02 | |
尺寸 |
1000*800*700 mm |
1200*1000*700 mm |
（研磨机搭配金相工作桌及尺寸图）
- TopTech 精心品质值得信赖—
技术讲解
工作台调整
仓库一角
气压式自动磨抛机-R系列 FS标准配置
气压式自动磨抛机主机；抛光布；水砂纸；抛光液
气压式自动磨抛机-R系列 FS可选配件
抛光布；水砂纸；抛光液
