当前位置:首页 >> 金相制样(切割,磨抛,镶嵌) >> 金相切割机 >>台湾TOP TECH金相精密切割机CK200/CK200A
金相精密切割机

金相精密切割机

泛用型精密切割机,大型台式切割机

遵循标准:
简介:
进口切割机品牌较多,常见的进口切割机有台湾TOPTECH切割机、美国Buehler金相切割机、丹麦Struers金相切割机和德国ATM切割机等。本金相精密切割机的特点:1.操作简易适用性高 2.造型美观价格实惠 ​3.密闭式切割室:完全密闭式设计提供平穏安静清洁作业环境 4.双边气压支撑杆:上盖开启及关闭轻松不费力 5.内置水箱:不占空间美观大方 6.移动便利:可随需求移动位置脚垫调整机台水平 7.专利夹具:快速推拉式虎钳操作简单夹持力强
硬度测试
金相制样(切割,磨抛,镶嵌)
显微镜
质构仪、物性分析
橡胶制品测试
万 能试验机
环境试验箱
量具
进口打标机
红外热像仪
厚度测量
粗糙度仪
探伤仪
长度测量
汽车专用检测设备
密度浓度计
表面光学检测
三坐标测量
其他仪器设备

金相精密切割机产品介绍

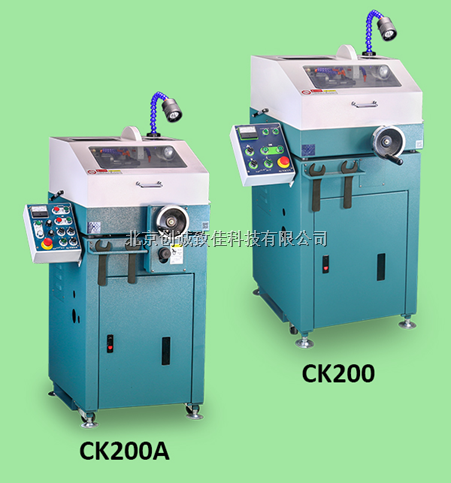

CK200A是一款台式金相切割机,配置推拉式快速夹具。工作灯装置,视野清晰。电流表显示切割马达负荷之电流值。上盖采用气压式支撑杆,操作安全简便。固定及磁性吸附喷水管,提供良好的冷却效果。主轴采用高精度组合斜角滚珠轴承,高转速下持久耐用。是一款性价比极高的金相切割机。



1.操作简易适用性高

2.造型美观价格实惠

3.密闭式切割室:完全密闭式设计提供平穏安静清洁作业环境

4.双边气压支撑杆:上盖开启及关闭轻松不费力

5.内置水箱:不占空间美观大方

6.移动便利:可随需求移动位置脚垫调整机台水平

7.专利夹具:快速推拉式虎钳操作简单夹持力强

8.Y轴切割模式:虎钳前后进给切割

9.可掀式上盖:上盖可整体掀开更换切割片或固定样品都比传统型简易顺手

10.进给离合器:手动或自动进给,可快速切换(CK200A自动)

11.横移虎钳:左,右虎钳可各别横移25mm右虎钳可前后移动调整

12.移动式水箱可放置机台内部

13.切屑过滤槽具有防落功能

14.水箱配置快速接头方便拆卸

15.液位计方便观察水位


金相精密切割机技术参数

机型

200

200A

切割行程

200   mm

切割马力

1HP

(750W)

2HP

(1500W)

3HP

(2300W)

1HP

(750W)

2HP

(1500W)

3HP

(2300W)

空转噪音值

70~72dB

70~74dB

70~75dB

70~72dB

70~74dB

70~75dB

切割尺寸

附表一

切割室大小

附表二

切割砂轮

(外径x孔径

Ø230   x Ø31.75mm

Ø255   x Ø31.75mm

Ø230   x Ø31.75mm

Ø255   x Ø31.75mm

砂轮垫片外径

Ø60

Ø60

进给速率

手动

15~150 mm/min(特殊进给速可选购)

进给方式



手动:手轮控制

手动: 按钮控制 & 手轮控制

自动: 按钮启动,切割完成自动归位

主轴转速

3000RPM(60Hz) /   2500RPM(50Hz)

切割夹具

双切割虎钳/ 双夹持快速推拉式虎钳

虎钳规格( x )

横移行程

冷却帮浦

1/8HP 三相

水箱容量

50L

机台尺寸

(x x )

83 x 85 x 130cm

83 x 90 x 130cm

台重量

212Kg

218Kg

230Kg

226Kg

230Kg

250Kg

电源

交流 220V/380V 三相(特殊电压需定做)

标准附件

砂轮扳手 2 支, 砂轮片 2 片, 切削油 3 公升











(注意:实际的切割能力取决工件的种类与切割片的规格和磨耗状况而定。)

附表一

机型

A(mm)

A 切割面积 mm2

B(mm)

B x C

E(mm)

E x D

CK200(A)-1HP

Ø35

961.625

35

35x27.5

60

60x16.02

CK200(A)-2HP

Ø50

1962.5

50

50x39.25

60

60x32.7

CK200(A)-3HP

Ø60

2826

60

60x47.1

60

60x47.1

方形面积算法:
  高度最大限制为B,宽度最大限制为E,B x C或E xD≤A面积材质限制为合金工具钢,热处理金属,中碳钢,机械结构用钢,工具钢,软钢系列。
  热处理硬度HRC60深度3mm以上时只能切割A面积的75%。



附表二

A(mm)

B(mm)

C(mm)

D(mm)

CK200(A)-1HP

300

600

235

170

CK200(A)-2HP

300

600

235

170

CK200(A)-3HP

300

600

235

170


金相精密切割机标准配置

金相精密切割机主机;切割刀片;切削液;切割机夹具

金相精密切割机可选配件

【砂轮切割片】

品号

适用材质

建议机型

切割片外径

最低购买

S02A0101

合金工具钢,热处理金属

CK200(A)(1HP)

9"(Ø230XØ31.75X1)

10

S02A0103

合金工具钢,热处理金属

CK200(A)(1HP)

9"(Ø230XØ31.75X1.5)

10

S02B0101A

中碳钢,机械结构用钢工具钢,软钢系列

CK200(A)(1HP)

9"(Ø230XØ31.75X1)

10

S02C0101

特殊合金钢,高速钢,

高硬度热处理物件

CK200(A)(1HP)

9"(Ø230XØ31.75X1)

10

S02C0901

特殊合金钢,高速钢,

高硬度热处理物件

CK200(A)(1HP)

9"(Ø230XØ32X1)

10

S02D0101

铸铁及可锻铸铁

CK200(A)(1HP)

9"(Ø230XØ31.75X1)

10

S02E0101

非铁金属,铜系金属

CK200(A)(1HP)

9"(Ø230XØ31.75X1)

10

S02F0101

电木,塑胶,蓝宝石

CK200(A)(1HP)

9"(Ø230XØ31.75X1)

10

S02A0202

合金工具钢,热处理金属

CK200(A)(2&3HP)

10"(Ø255XØ31.75X1.2)

10

S02B0202A

中碳钢,机械结构用钢,工具钢,软钢系列

CK200(A)(2&3HP)

10"(Ø255XØ31.75X1.2)

10

S02C0202

特殊合金钢,高速钢,

高硬度热处理物件

CK200(A)(2&3HP)

10"(Ø255XØ31.75X1.2)

10

S02D0202

铸铁及可锻铸铁

CK200(A)(2&3HP)

10"(Ø255XØ31.75X1.2)

10

S02D1002B

铸铁及可锻铸铁

CK200(A)(2&3HP)

10"(Ø255XØ32X1.2)

10

S02E0202

非铁金属,铜系金属

CK200(A)(2&3HP)

10"(Ø255XØ31.75X1.2)

10

S02F0202

电木,塑胶,蓝宝石

CK200(A)(2&3HP)

10"(Ø255XØ31.75X1.2)

10

S02N10AD

中碳钢,机械结构用钢,

工具钢,软钢系列

CK200(A)(2&3HP)

10"(Ø250XØ32X1.6)

10

S02N10ATC

合金工具钢,热处理金属

CK200(A)(2&3HP)

10"(Ø250XØ32X1.6)

10

S02N10ATS

特殊合金钢,高速钢,

高硬度热处理物件

CK200(A)(2&3HP)

10"(Ø250XØ32X1.6)

10

S02N10NF(SS)

中碳钢,机械结构用钢,工具钢,软钢系列

CK200(A)(2&3HP)

10"(Ø250XØ32X1.6)

10



【钻石刀片】

适用材质

建议机型

切割片规格

最低购买量

备注



HW21111207

非铁金属,非金属类精密切割,高分子材料

CK200(A) (1HP)

8"(Ø200XØ25.4X1)

1

电铸钻石

HW21111208H

非铁金属,非金属类精密切割,高分子材料

CK200(A)

(1HP)

8"(Ø200XØ25.4X1.2)

1

电铸钻石



HW21121203L

非铁金属,非金属类精密切割,高分子材料

CK200(A) (1HP)

8"(Ø200XØ25.4X0.6)

1

金属钻石



HW21121207L

非铁金属,非金属类精密切割,高分子材料

CK200(A) (1HP)

8"(Ø200XØ25.4X1)

1

金属钻石

HW21121510L

非铁金属,非金属类精密切割,高分子材料

CK200(A) (2&3HP)

10"(Ø250XØ31.75X2)

1

金属钻石



【CBN(氮化硼)刀片】

品号

适用材质

建议机

切割片规格

低购买

备注



HW21221503H

铁系金属

淬火钢,冷硬铸铁削高温合金,热喷涂材料

CK200(A)   (2&3HP)



10"(Ø250XØ31.75X2)



1




HW21221510L

铁系金属

淬火钢,冷硬铸铁削高温合金,热喷涂材料

CK200(A)   (2&3HP)



10"(Ø250XØ31.75X2)



1




【切削液】

品号

品名规格

容量

特性

低购买

备注

S01001

切削液

20L

含油量较高较浓稠

20L


S01002

切削液

1L

含油量较高较浓稠

1L



金相精密切割机相关视频

金相精密切割机资料下载

暂时不能提供,如需要详细资料,请主动与我们联系。
